ВВЕДЕНИЕ
Протезирование беззубой верхней челюсти является сложной и многоступенчатой задачей, требующей от врача-стоматолога знаний анатомо-топографических особенностей строения верхней челюсти, а также наличия практических стоматологических навыков [1–3]. Выраженная атрофия альвеолярного отростка при вторичной адентии верхней челюсти создает неблагоприятные условия для дентальной имплантации и последующего ортопедического лечения [4, 5]. Данная клиническая ситуация ограничивает возможности проведения имплантационного лечения и заставляет хирургов-имплантологов выполнять дополнительные вмешательства, направленные на увеличение объема твердых и мягких тканей в области предполагаемой дентальной имплантации [6–8].
КЛИНИЧЕСКИЙ СЛУЧАЙ
Пациентка В. 1951 г. р. обратилась с жалобой на неудовлетворительную фиксацию полного съемного протеза на верхней челюсти (рис. 1). Из анамнеза: 12 лет назад пациентке были установлены 4 дентальных имплантата на верхнюю челюсть, которые со временем дезинтегрировались.
Рис. 1. Фотография улыбки пациента до протезирования
Fig. 1. Patient’s smile before the prosthetics
После анализа конкретной клинической ситуации, и оценки анатомических особенностей строения верхней челюсти (рис. 2) было принято решение об увеличении объема костной ткани в области гайморовых пазух и дна полости носа перед установкой имплантатов на верхней челюсти (рис. 3).

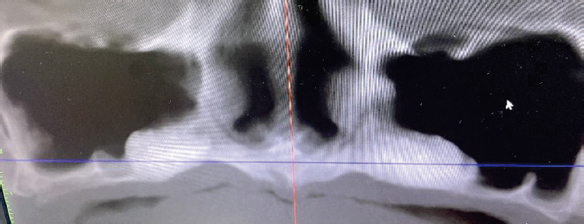

Рис. 2. Компьютерная томограмма верхней челюсти до начала стоматологического лечения
Fig. 2. Computed tomography of the upper jaw before dental treatment

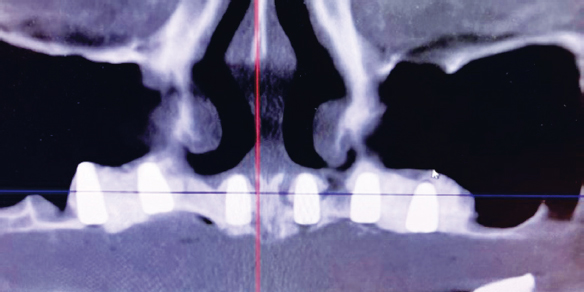

Рис. 3. Компьютерная томограмма верхней челюсти после проведения увеличения объема костной ткани в области гайморовых пазух и дна полости носа
Fig. 3. Computed tomography of the upper jaw after bone augmentation in the maxillary sinuses and floor of the nasal cavity
Через 2 нед после проведенных хирургических вмешательств пациентке была выполнена перебазировка имеющегося полного съемного протеза материалом холодной полимеризации на силиконовой основе Ufi Gel SC (Уфи Гель СЦ) прямым методом.
Через полгода после синус- и назалифтинга пациентке проведено планирование (рис. 4) и установка дентальных имплантатов (рис. 5).
Рис. 4. Планирование имплантационного лечения на верхней челюсти
Fig. 4. Planning of the implantation treatment on the upper jaw

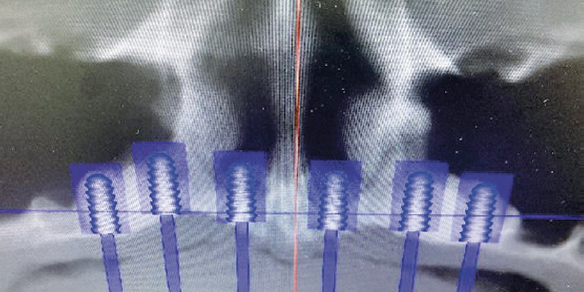

Рис. 5. Компьютерная томограмма верхней челюсти с установленными дентальными имплантатами
Fig. 5. Computed tomography of the upper jaw with dental implants
Через полгода после установки дентальных имплантатов хирургом стоматологом установлены мультиюнит абатменты (рис. 6, 7) и поставлены защитные колпачки (рис. 8).
Рис. 6. Проверка угла мультиюнит абатментов
Fig. 6. Angle of the abutments
Рис. 7. Фотография мультиюнит абатментов через 2 нед после установки
Fig. 7. Multiunit abutments 2 weeks after insertion
Рис. 8. Установлены защитные колпачки на мультиюнит абатменты, определен цвет будущей временной реставрации
Fig. 8. Protective caps are placed on the multiunit abutments, and the color of the future provisional restoration is determined
Проведена регистрация центральной окклюзии восковым шаблоном с прикусными валиками (рис. 9).
Рис. 9. Определение центральной окклюзии при помощи восковых шаблонов с прикусными валиками
Fig. 9. Determination of central occlusion using wax templates with bite rollers
Определено пространственное положение верхней челюсти относительно черепа с использованием аппарата Шестопалова (рис. 10).
Рис. 10. Определение пространственного положения верхней челюсти относительно черепа с использованием аппарата Шестопалова
Fig. 10. Determination of the spatial position of the maxilla relative to the skull using the Shestopalov apparatus

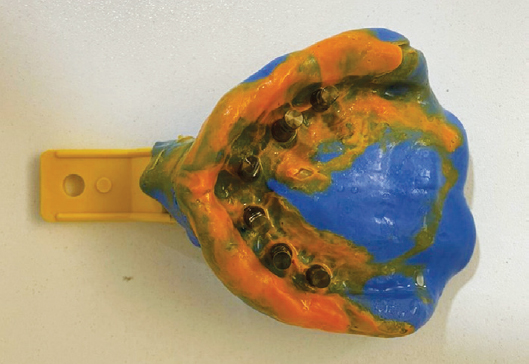

Получен силиконовый оттиск с верхней челюсти с уровня мультиюнит абатментов открытой ложкой (рис. 11).
Рис. 11. Оттиск верхней челюсти с уровня мультиюнит абатментов открытой ложкой
Fig. 11. Open spoon impression of the maxilla from the level of the abutment mullion

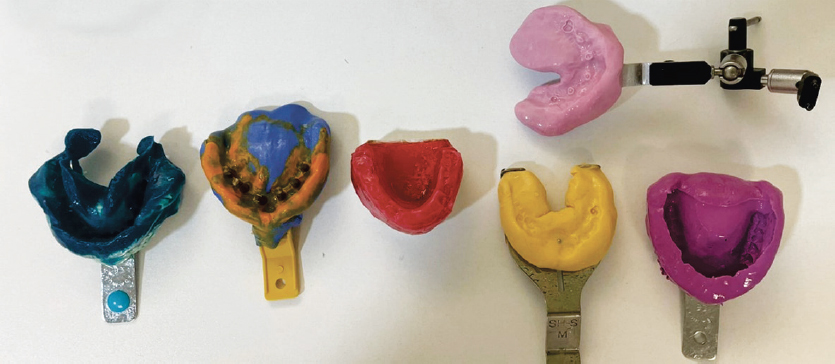

На рис. 12 представлены полученные оттиски, необходимые для изготовления временной и постоянной конструкции: силиконовые оттиски с верхней и нижней челюсти, регистрационные модули аппарата Шестопалова и лицевой дуги, восковой шаблон с определенной центральной окклюзией пациента, а также диагностический оттиск, выполненный со съемного протеза верхней челюсти, а также восковой шаблон с определенной центральной окклюзией пациента.
Рис. 12. Оттиски и восковой шаблон, необходимые для изготовления временной и постоянной конструкции
Fig. 12. Impressions and wax template for the fabrication of temporary and permanent construction

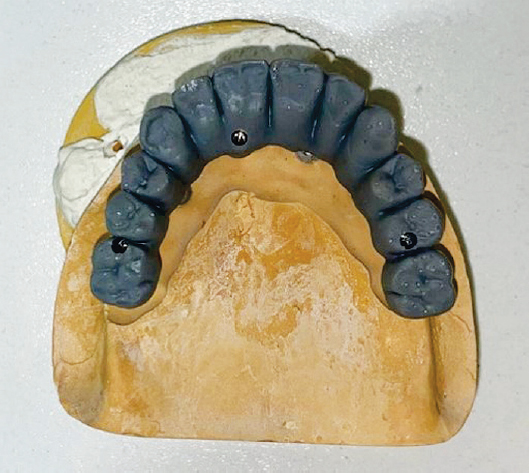

Зубным техником изготовлен прототип будущих временных коронок методом 3D-печати, фиксированный на стандартные абатменты с уровня мультиюнита. Эти коронки использовались как несъемный прикусной шаблон для более точного определения центральной окклюзии (рис. 13).
Рис. 13. Прототип будущих временных коронок
Fig. 13. Prototype of future temporary crowns
Проведена регистрация центральной окклюзии. С целью создания более плотного окклюзионного контакта по всей окклюзионной плоскости несъемного прикусного шаблона добавлен светоотверждаемый композит (рис. 14).
Рис. 14. Регистрация центральной окклюзии
Fig. 14. Registration of central occlusion

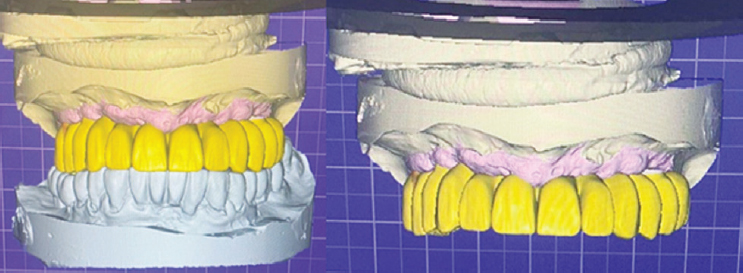

В программе «Exocad» (Exocad, Германия) проведено моделирование временных реставраций (рис. 15, 16). Затем методом фрезерования изготовлены временные коронки из пластмассы ППМА. Вклеены стандартные абатменты, которые использовались в прототипе (рис. 17).

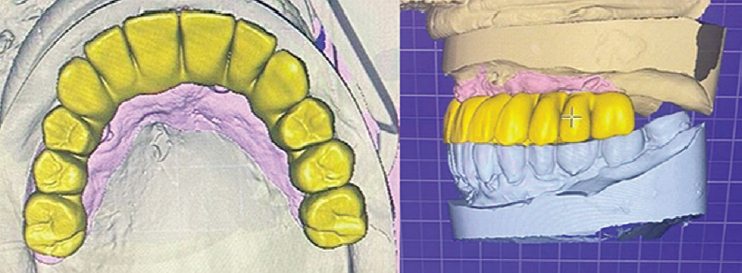

Рис. 15. Компьютерное моделирование временных реставраций, вид спереди
Fig. 15. Computer modelling of temporary restorations, front view
Рис. 16. Компьютерное моделирование временных реставраций, вид окклюзионной поверхности и вид слева
Fig. 16. Computer modelling of temporary restorations, view of the occlusal surface and left view

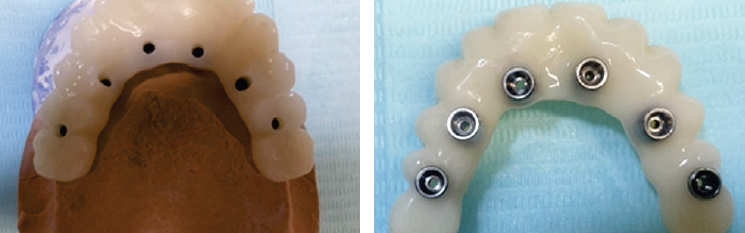

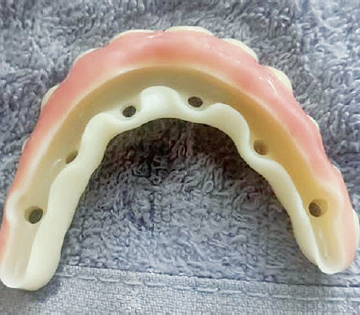

Рис. 17. Временные пластмассовые коронки
Fig. 17. Temporary plastic crowns
На рисунках 18, 19 изображены временные коронки в полости рта.
Рис. 18. Фотографии временных коронок на имплантатах в полости рта
Fig. 18. Photographs of implant-supported temporary crowns in the oral cavity
Рис. 19. Фотографии лица пациента с временными коронками
Fig. 19. Photos of a patient’s face with temporary crowns
Методом фрезерования зубной техник изготовил титановую балку, которая будет служить каркасом постоянной реставрации (рис. 20).

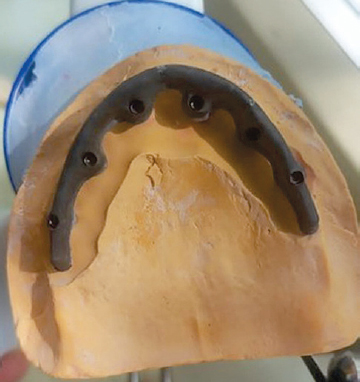

Рис. 20. Титановая балка
Fig. 20. Titanium beam
Принято решение для контроля окклюзионных контактов изготовить прототип постоянных коронок из фрезерованной пластмассы, зацементированный на титановой балке (рис. 21, 22).
Рис. 21. Прототип постоянных коронок на титановой балке
Fig. 21. Prototype of permanent crowns on a titanium beam
Рис. 22. Прототип постоянных коронок в полости рта
Fig. 22. Prototype of permanent crowns in the oral cavity

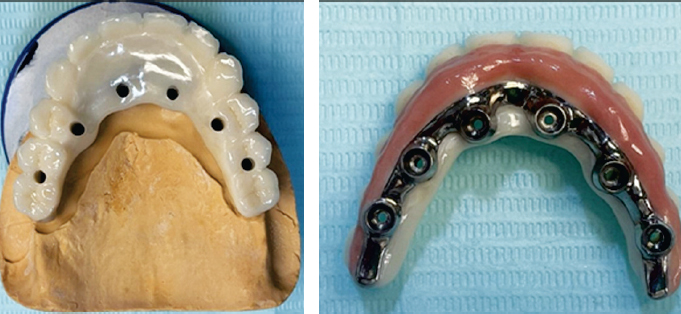

На рисунке 23 изображена постоянная конструкция, выполненная из диоксида циркония до соединения конструкции с титановой балкой. Затем готовая конструкция и балка соединяются цементом (рис. 24).
Рис. 23. Вид постоянной конструкции до цементировки с титановой балкой
Fig. 23. View of the permanent structure before cementation with a titanium beam
Рис. 24. Вид готовой постоянной конструкции
Fig. 24. View of the finished permanent structure
Таким образом постоянная конструкция устанавливается в полости рта (рис. 25, 26).
Рис. 25. Фотографии постоянной конструкции в полости рта
Fig. 25. Photographs of permanent structure in the oral cavity
Рис. 26. Фотографии лица пациента с постоянной конструкцией
Fig. 26. Photographs of the patient’s face with permanent construction
ЗАКЛЮЧЕНИЕ
В настоящее время одной из важных задач в ортопедической стоматологии является обеспечение стабилизации и фиксации съемных протезов при полном отсутствии зубов. Протезирование с опорой на дентальные имплантаты значительно улучшает удержание протезов в полости рта и повышает качество жизни пациентов [9–11].
